こちらの回路図を参考に、オートクラッチスタートキャンセラーを作りました。
作業内容
ドリルセットにある一番太い穴開け用ビットで穴を空け、そこから徐々に広げていく。
もっと綺麗に処理したいけど。いかんせん、工具が少ないので。
一応こんな感じで、スイッチが収まる。
周りの傷は、ラジオペンチでナットを締めたときに付いてしまった。。。
完成した配線。接触が悪くなると、エンジンがスタートしなくなってしまうという状態になってしまうため、結線部分は圧着と同時に、全部半田付けしました。
最後に、テスターで通電と配線を確認します。（もし、配線がおかしかったり、通電していなかったら調査が大変なので、確認しておきます。
使ったモノ
工具はこちら
エーモン(amon) ターミナルセット(大) 電工ペンチ・検電テスター付 E3
■よく使う端子やコネクターをセット ■中身がよく見える透明ケース入り 【使用可能電力】 ■ギボシ端子/平型端子/クワ型端子/丸型端子 DC12V-200W(MAX) DC24V-400W(MAX) ■配線コネクター(赤) DC12V-80W...
www.amazon.co.jp
配線は目立つように黄色

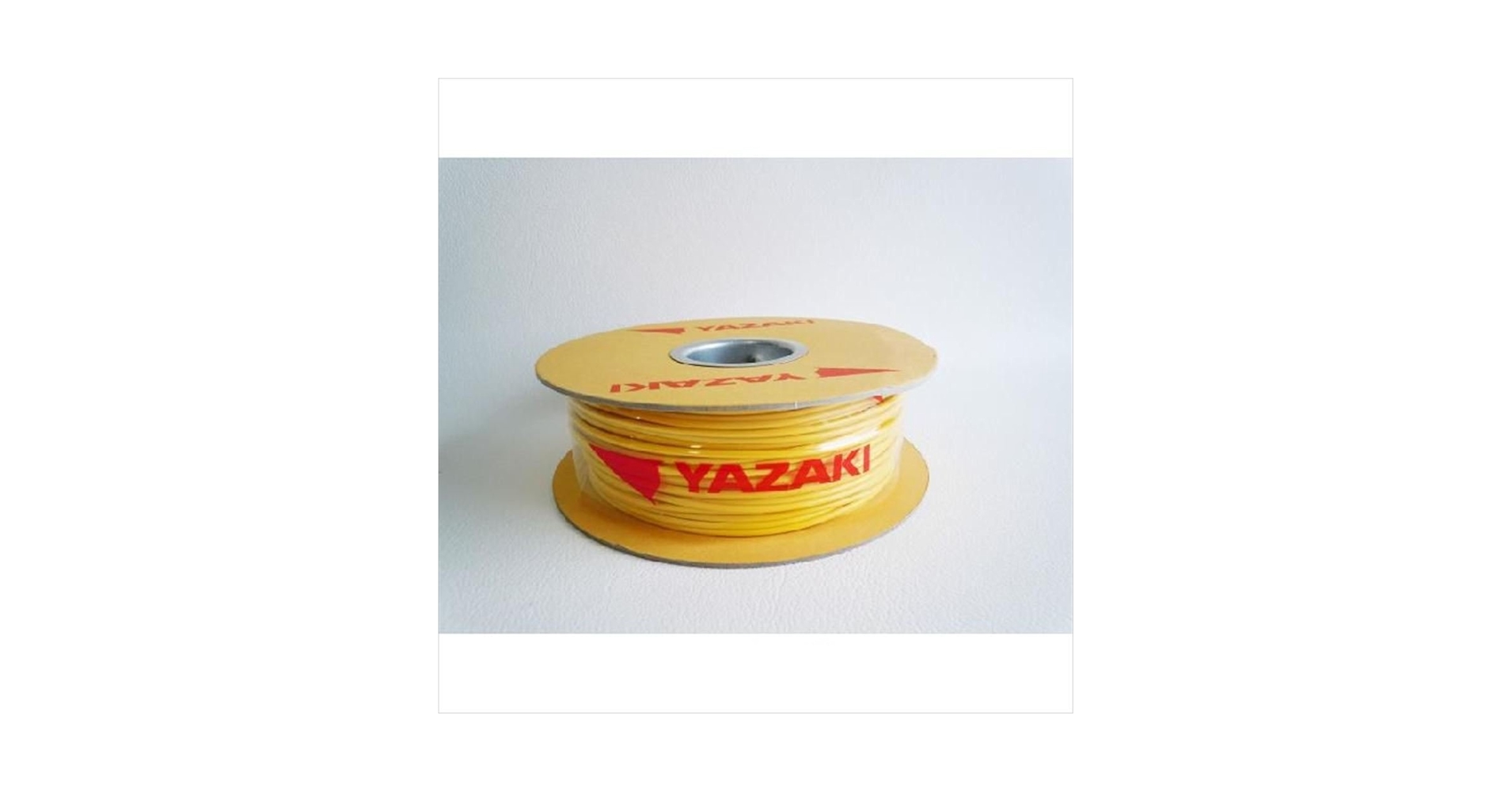

矢崎総業 配線コード(AVコード) 0.85sq 100m巻 黄色(イエロー)
矢崎総業 配線コード(AVコード) 0.85sq 100m巻 黄色(イエロー)
www.amazon.co.jp
穴開けや日曜大工のために購入
京セラ(Kyocera) 旧リョービ ドライバードリル CDD-1020 645801A
●+ドライバビット(No.2×65mm) ●:長さ220×幅62×高さ125mm ●:1kg ●握りやすいグリップ形状 ●最大トルク 30N・m(ドリルモード・低速) ●2スピードギヤボックス採用 ●無段変速・正逆切換スイッチ ●20段クラ...
www.amazon.co.jp
ON-OFF-ONスイッチ。一応、簡単に従来の配線に戻すため。
エーモン トグルスイッチ ON-OFF-ON DC12V・12A アルミノブ 1215カプラー（本来は3極だったけど、配送が間に合わないため2極とギボシで）
エーモン(amon) カプラー2極 (ロック付) 250型 1122
■配線コードの接続に ■端子がカプラー内に収まっているので手に触れることがなく安心・ロック機能付 2024年4月1日より、社名が「エーモン工業株式会社」から「株式会社エーモン」へ変更となりました。 それに伴いまして、パッケージ・取扱い説明書...
www.amazon.co.jp
テスター

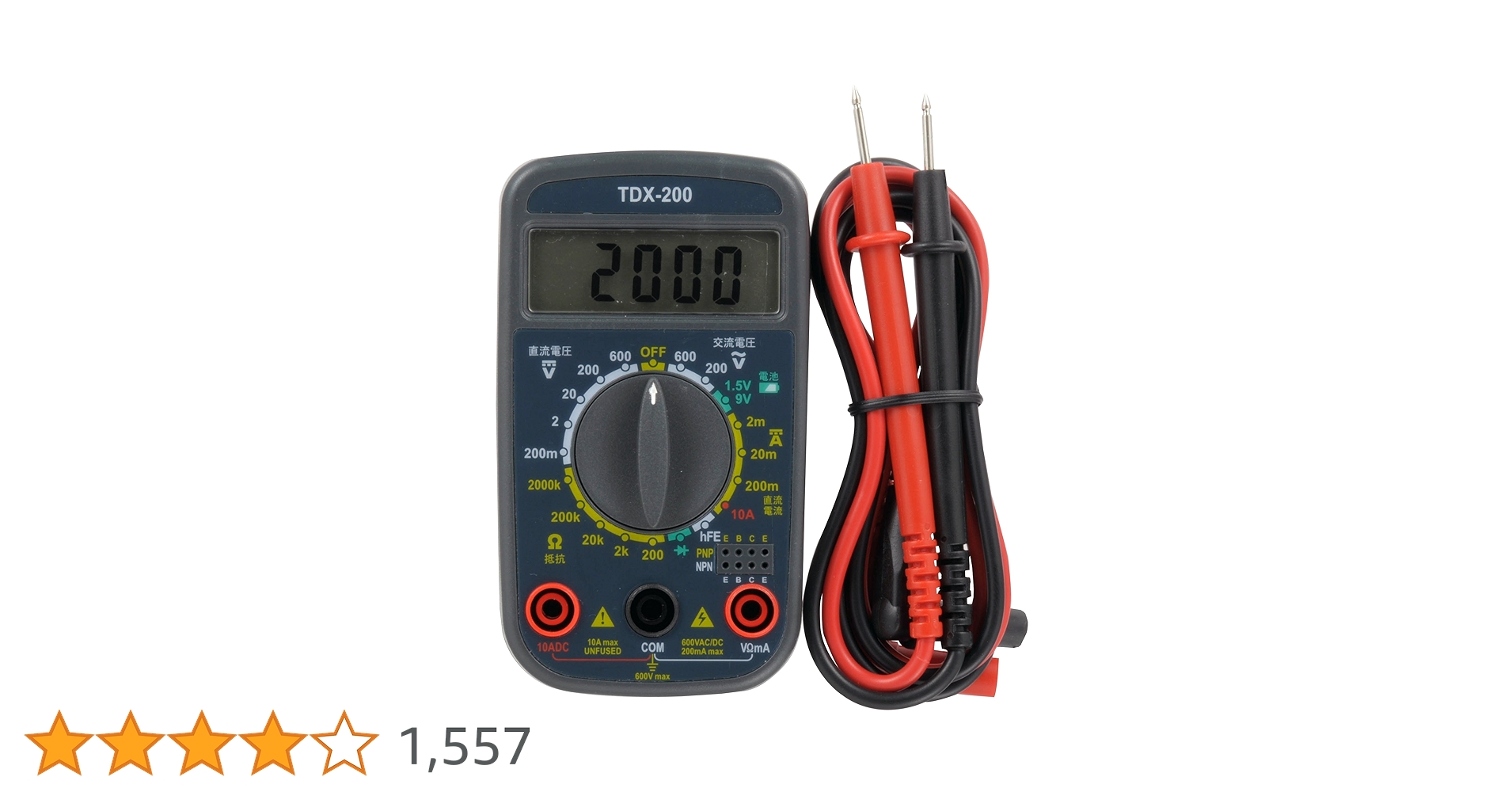

デジタルマルチテスター TDX-200
電池の寿命チェックに、電気器具の故障診断に使いやすく機能的なデザイン トランジスタチェック端子付き※取扱説明書をお読みの上、正しくお使いください。
www.amazon.co.jp
感想
- パネルなので、スイッチと本体側を外しやすくするためにカプラーを着けたりしていたら、作業内容が多くなってすごい大変だった。。。素直に直結しておくだけにすれば良かった！
- 部品点数と金額も高くなっちゃうし。。。
